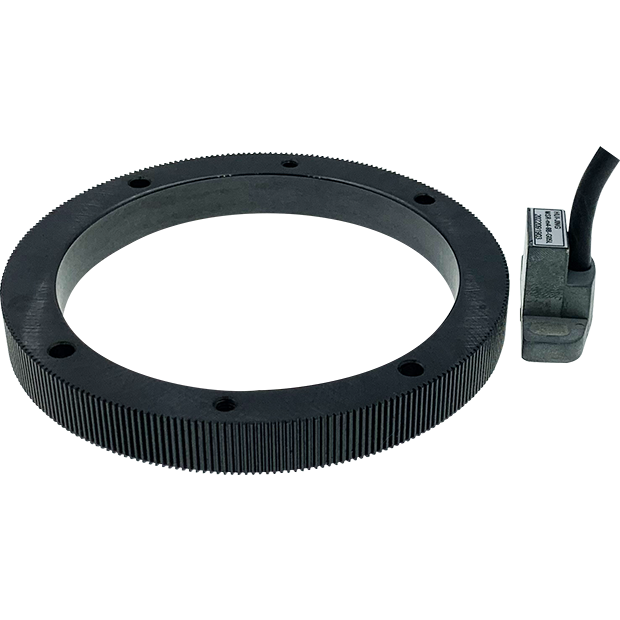

MSR/MTR 齒輪式磁性編碼器

MSR/MTR 齒輪式磁性編碼器

MSR/MTR 齒輪式磁性編碼器
增量式編碼器
磁感應式非接觸感測頭來感應齒輪上的齒數兩部分組成,輸出信號形式有弦波(1Vpp)、方波(TTL)
1) 齒輪直接安裝在客戶端旋轉軸上,安裝精度高,無機械誤差積累;
2) 輸出信號有弦波(1Vpp)及方波(TTL),可依控制器選擇採用
3) 讀數頭靈敏度高,安裝方式簡單、性能可靠;
4) 讀數頭外形小,滿足較小空間的安裝要求;
5) 防護等級IP68,可應用於苛刻環境中,無視灰塵、水及油污等污染;
6) 非接觸式測量、無機械磨損;
7) 編碼器較成熟的應用機床領域中,有效地提高機床的定位精度、轉速控制精度。
詳細介紹

MSR/MTR 系列磁性編碼器

應用領域:
於高速主軸、馬達、數控CNC機床、自動化設備等設備上,進行速度及位置檢測、角度檢測,可提昇定位準確度及轉速的正確回饋。

規格表
項目 方波(MSR) 弦波(MTR)
電壓 5V / DC
感應齒輪模數 0.3 / 0.4 / 0.5
輸出信號 TTL / RS422 1 Vpp
分割倍率 整數1、2、3、4…256 N/A
